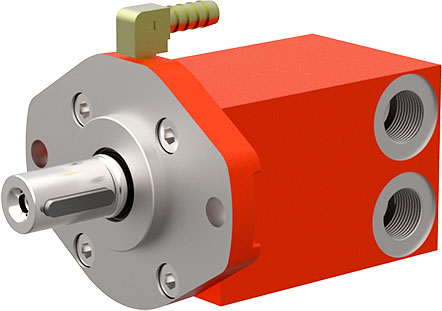

内啮合齿轮电机 QXM-Mobil

内啮合齿轮电机 QXM-Mobil 专为移动式做工机械研发。卓越的效率和极低的噪声水平有助于降低能源和降噪措施成本。集成有外置轴承的 QXM 结构方案确保轴密封圈不漏油。QXM移动电机有顺时针和逆时针两种版本，根据客户的要求，也有双向的特殊版本。

内啮合齿轮电机 QXM-Mobil
  • 非常紧凑的设计加上最高的轴速，可以在最小的空间里获得最大的动力
  • 集成的前轴承确保了最长的使用寿命和出色的机器可用性和可靠性
  • 无补偿的内部齿轮设计显示了卓越的扭矩特性，从简单的启动，无 "粘滑效应"，到持续的高速和低噪音
  • 密封概念加上外部漏斗，对外部泄漏有超高的保护作用
  • 可集成各种附加功能：吸气阀、泄压阀、流量控制阀、速度传感器、泄漏显示器
型号 有效排量
cm³/rev		 速度 最大
rpm		 Min. speed
rpm		 最大工作压力
bar		 最大输出扭矩
Nm
QXM12-0025 2,5 6000 1500 210 8.3 *
QXM12-0030 3,0 6000 1500 210 10 *
QXM12-0035 3,5 6000 1500 210 11.7 *
QXM12-0040 4,1 6000 1500 210 13.4 *
QXM22-0050 5,1 6000 1500 210 16.7 *
QXM22-0063 6,3 6000 1500 210 20 *
QXM22-0080 8,0 6000 1500 210 26.7 *

* 最大工作压力时的理论值

  型号 文件扩展名 尺寸
QXM-Mobil_100-P-000162-en 目录/数据表 PDF 302.6 KB
  • 用于所有移动机器应用的鼓风机驱动器
  • 用于种子播撒、谷物供应和计量的鼓风机驱动器
  • 用于所有拖曳式机器的发电机驱动
  • 用于空调/冷却系统的发电机驱动
  • 特殊应用，如后轴转向
  • 用于高性能的可控液压动力装置
